基本配置
| |
|

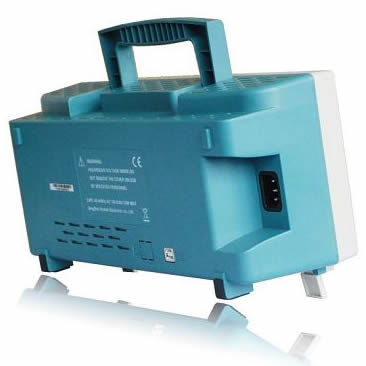

產品名稱
|
數字示波器
|
|
產品型號
|
DSO5102BM
|
|
模擬通道垂直系統
| |
|
輸入通道
|
雙通道
|
|
帶寬（-3dB）
|
100MHz
|
|
上升時間
|
≤3.5ns
|
|
帶寬限制
|
±50V（5V/div）,±40V（2V/div～500mV/div）,2V（200mV/div～50mV/div）±400mV（20mV/div～2mV/div）
|
|
垂直分辨率
|
8bit分辯率，兩通道同時采集
|
|
垂直靈敏度
|
2mV/div～5V/div （在BNC輸入處）
|
|
直流垂直增益精度
|
2mV/div～5mV/div ±4% （采樣或平均值采樣）
10mV/div～5V/div ±3% （采樣或平均值采樣）
|
|
水平系統
| |
|
時基范圍
|
4nS/div-40S/div （以2-4-8方式步進）
|
|
延遲范圍
|
500ps
|
|
模擬信號采集系統
| |
|
實時采樣率
|
1GSa/s
|
|
等效采樣率
|
25GSa/s
|
|
記錄長度
|
存儲深度單通道2M（雙通道1M）
|
|
觸發系統
| |
|
觸發類型
|
邊沿觸發，脈寬觸發，視頻觸發，斜率觸，超時觸發，交替觸發，觸發頻率計數器
|
|
觸發抑制
|
100ns-10s
|
|
內部觸發電平范圍
|
距顯示屏中心±8div
|
|
外部觸發電平范圍
|
±1.2V 外部衰5（EXT/5）：±6V
|
|
測量運算系統
| |
|
自動測量
|
峰峰值、最大值、最小值、平均值、均方根值、頻率、周期、上升時間、下降時間、正頻寬、負頻寬
|
|
光標測量
|
手動模式：光標間的電壓差△V； 光標間的時間差△T； △T的倒數，以Hz為單位（1/△T）
追蹤模式：波形點的電壓值和時間值
|
|
顯示系統
| |
|
顯示器
|
7"TFT 16位真彩液晶屏
|
|
顯示器分辨率
|
800*480 dots
|
|
電源要求
| |
|
電壓范圍
|
100-120VACRMS（±10%）
120-240VACRMS（±10%）
|
|
頻率范圍
|
100-120VACRMS（±10%），45Hz到440Hz，CATⅡ
120-240VACRMS（±10%），45Hz到66Hz，CATⅡ
|
|
功率使用
|
<30W
|
|
物理與環境特性
| |
|
尺寸
|
長：（313mm） 寬：（108mm）高：（142mm）
|
|
重量
|
不含包裝：2.08KG
|
|
其它
| |
