主要功能

AC/DC/IR

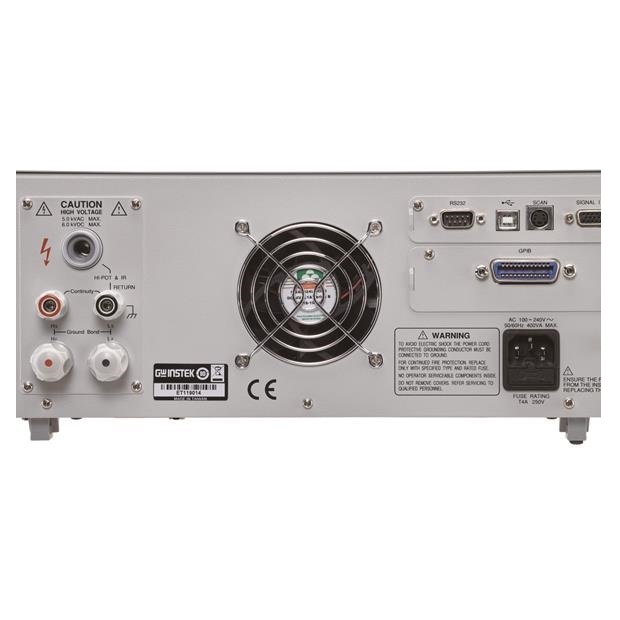

后面板輸出

√

容量

200VA

連續(xù)性

√

標準接口

USB/RS-232/I/O

顯示

7” LCD

存儲

手動模式100組；自動模式100組

電源

AC 100V~240V ±   10%, 50Hz/60Hz

尺寸& 重量

380(W) x   148(H) x454(D)mm /約 15kg

輸出電壓范圍

0.050kV~   5.000kV

輸出電壓分辨率

1V

輸出電壓精度

± (1% of   setting +5V)  （空載）

最大額定負載(Table1)

200VA   (5kV/40mA)[GPT-12XXX]

最大額定電流

40mA[GPT-12XXX]

0.001mA~10mA(0.05k≤V≤0.5kV)

0.001mA~40mA(0.5kV＜V≤5kV)

輸出電壓波形

正弦波

頻率

50 Hz / 60 Hz

電壓變動率

± (1%   +5V)[Maximum rated load--no load]

電壓表精度

± (1% of   reading+ 5 V)

電流測量范圍

0.001mA~40.00mA   [GPT-12XXX]

電流分辨率

1uA   (1uA~9.999mA)

10uA(10.00mA~40.00mA)

電流測量精度

± (1.5% of   reading+30uA)

判斷精度

± (3% of   setting+30uA)

上/下限判定功能

Yes

ARC 偵測

Yes

上升時間控制功能

Yes

RAMP TIME (上升時間)

0.1~999.9S

下降時間控制功能

Yes

RAMP DOWN 時間

0.0~999.9S

TIMER (測試時間)²

OFF,   0.3S~999.9S

GND

ON/OFF

WAIT TIME（等待時間）

0.0~999.9S

1, 達到50V/10mA的設定電壓至少需要0.3秒。
  2, 只有當上電流設置在30毫安以下時，定時器才能關閉。

輸出電壓范圍

0.050kV~   6.000kV¹

輸出電壓分辨率

1V

輸出電壓精度

±(1% of   setting +5V) With no load

最大額定負載

50W(5kV/10mA)   [GPT-12xxx]

最大額定電流

10mA   [GPT-12XXX]

0.001mA~2mA(0.05kV£V£0.5kV)

0.001mA~10mA(0.5kV<V&pound;6kV)

電壓表精度

± (1% of   reading+ 5 V)

電壓分辨率

± (1%   +5V)[Maximum rated load ->no load]

電流測量范圍

0.001mA-10.00mA

電流測量分辨率

0.1uA

0.1uA   (0.1uA~999.9uA)

1uA(1uA~9.999mA)

10uA(10.00mA)

電流測量精度

±(1.5% of   reading+3uA) when I<1mA

±(1.5% of   reading+30uA) when I≥1mA

判斷精度

± (3% of   setting+30uA)

上/下限判定功能

Yes

ARC 偵測

Yes

上升時間控制功能

Yes

RAMP TIME (上升時間)

0.1~999.9S

下降時間控制功能

Yes

RAMP DOWN 時間

0.0~999.9S

TIMER (測試時間)

OFF,   0.3S~999.9S

GND

ON/OFF

等待時間

0.0~999.9S

最大電容負載直流模式

1uF

&sup1; 達到50V/2mA的設定電壓至少需要0.3秒。

絕緣電阻測試（適用于12003/12004)

輸出電壓

50V-1200V

輸出電壓分辨率

50V

輸出電壓精度

±(1% of   setting +5V) with no load

電阻測量范圍

0.1MΩ~50GΩ

測試電壓  / 測量范圍  /  測量精度

50V≤V≤450V

0.1MΩ~1MΩ

5% of reading   + 3 count

1MΩ~50MΩ

5% of reading   + 1 count

51MΩ~2GΩ

10% of reading   + 1 count

500V≤V≤1200V

0.1MΩ~1MΩ

5% of reading   + 3 count

1MΩ~500MΩ

5% of reading   + 1 count

501MΩ~9.999GΩ

10% of reading   + 1 count

10G~50GΩ

20% of reading   + 1 count&sup1;

測試電壓

Display Range

50V≤V≤100V

000.1MΩ~10.00GΩ

150V≤V≤450V

000.1MΩ~20.00GΩ

500V≤V≤1200V

000.1MΩ~50.00GΩ

電壓調節(jié)

± (1% +5V)   [Maximum rated load ->no load

電壓表精度

±(1% of   reading +5V)

短路電流

10mA max.

輸出阻抗

2kΩ

上/下限判定功能

Yes

上升時間控制功能

Yes

RAMP UP (上升時間)

0.1~999.9S

下降時間控制功能

Yes

RAMP DOWN(下降時間)

0.0~999.9S

等待時間

0.0~999.9S

TIMER (測試時間)

0.3S~999.9S2

GND

ON/OFF

注意：當絕緣電阻接地模式打開時，需要執(zhí)行GND OFFSET動作。

1當絕緣電阻接地方式為ON時，可以保證最大30Gohm。

2當絕緣電阻接地模式打開時，測試時間從0.5秒開始。
