簡要介紹

隨著消費電子產品的崛起，智能手機、家電、電動汽車和電動車 等層出不窮，但這些產品都需要電池才能正常工作，是否能夠快速 準確的檢測出電池性能的優劣將會直接影響到產品的性能。

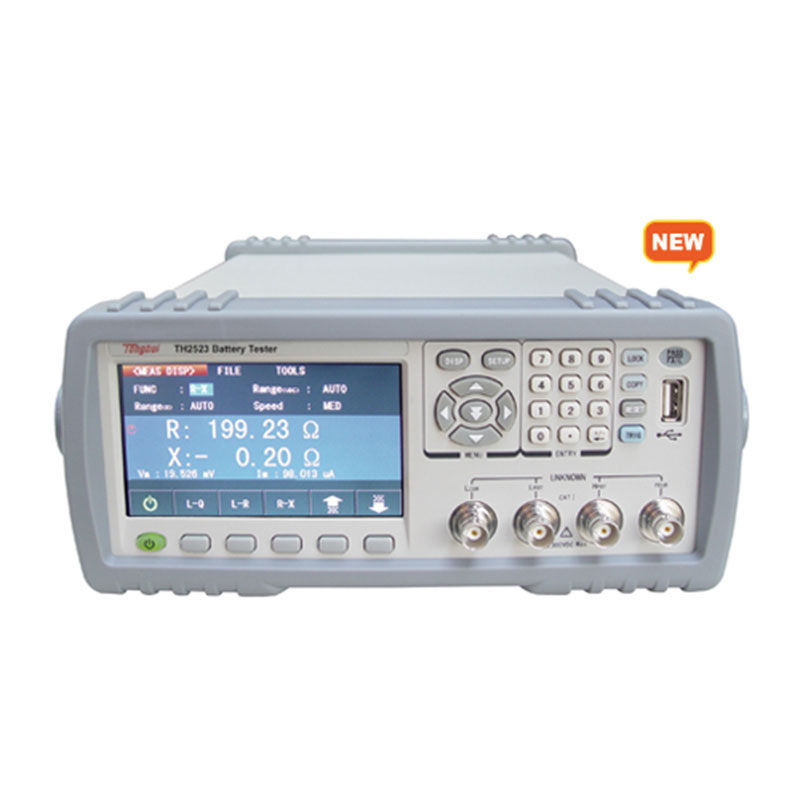

同惠電子憑借其在阻抗測試領域深厚的技術積淀和廣泛的市場 調研，推出了彩色液晶顯示的電池測試儀器---TH2523電池測試 儀。其卓越的性能、便捷的操作、精美的外觀足以媲美任何競爭 產品。采用1kHz頻率的測試恒流源，很好的消除了熱電勢對被測元件 接觸的影響而引起的潛在誤差。高達300V(TH2523A)最大測試電壓能滿足高壓電池的需求。0.1%的基本電阻測量準確度，30mΩ-3000Ω的量程能夠覆蓋到 大部分大型的電池組到紐扣電池的電阻測試要求，更能滿足一些趨向大型化、低阻化的鋰電池。最快測試速度更是能達到20ms/次左右。能夠滿足一般元件的交流低電阻測量要求。TH2523提供了幾乎所有主流的接口功能，可方便的與PC進行數 據通訊和遠程控制。

應用領域

■ 用于紐扣電池及其電池組等的快速測量

■ 用于智能手機、家用電器、電動 汽車以及電動自行車等的電池測量

■ 用于高電壓電池的測量

■ 用于早期電池開發研究的測量

■ 各種接觸電阻的測量

■ 各種電池的劣化情況 測定及壽命評估

■ UPS在線檢測

■ 超級電容等效電阻 (ESR)的測量

性能特點

■ 有豐富的測試功能支持：

四端測試，測量時能夠不受測試線阻抗的影響。

接觸檢查，檢測測試線在測量的過程中是否接觸良好

儀器中的偏差扣除(REL)和參考值運算，能夠消除測量底數對測 試結果的影響

■ 電池測試儀的特點：

阻抗基本準確度: 0.1%

電壓基本準確度: 0.05%

阻抗最小分辨率：1uΩ

電壓最小分辨率：100uV

最高測試速度50次/秒

1kHz交流恒流源測試

■ R，V，L，Z，θ等多種測試功能組合

■ 24位色4.3英寸彩色液晶屏顯示

■ 液晶屏分辨率480×272

■ 直讀值與百分比誤差顯示

■ V，I測試信號電平監視功能

■ 圖形掃描分析功能，為電池的放電過程分析提供參考

■ 10檔檔比較功能，上超，下超，合格以及訊響功能

■ 統計功能，提供CpK，Cp等統計量

■ 100組儀器文件可供存儲和加載

■ 屏幕信息存儲于U盤

■ 可通過USB HOST自動升級儀器操作軟件

■ 中英文可選操作界面

■ 腳控開關觸發功能

■ Handler接口用于實現聯機操作

■ RS232、USB HOST、USB Device、GPIB（選件），可方便與PC 進行數據通訊以及對儀器的遠程控制
