三相電能質量分析儀F435-Ⅱ
產品編號：10793
產品名稱：三相電能質量分析儀
產品型號：F435-Ⅱ
訂貨編號：
市場價：¥106520.00
促銷價：
狀態：
產地：美福祿克
簡要參數：

三相電能質量分析儀，電壓量程1～1000V（分辨率0.1V，精度±0.5%額定電壓），電流量程視探頭而定，電壓/電流峰值因數（CF）、功率、功率因數、能量、諧波/間諧波（1～50次）、相角、閃變、不平衡等測量，標準8GB SD存儲卡，實時時鐘可對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示，127mmx88mm LCD顯示屏，mini-USB-B型隔離USB端口。
人氣：1504

相關推送

瀏覽記錄

三相電能質量分析儀F435-Ⅱ

¥106520.00

產品介紹

技術規格

產品配件

將 Fluke 435 II 三相電能質量分析儀作為您的保險單。無論設備發生任何問題，有了 F435 II三相電能質量分析儀，您就可高枕無憂。配備有高級的電能質量測量功能和電能量損失成本計算功能，此型號可解決任何用電問題。

應用

電參數波形數據捕獲– 捕捉快速的 RMS 數值以查看每個波形，從而可以確定電壓、電流和頻率的數值如何相互作用
功率逆變器效率– 功率逆變器效率
電能量貨幣化 – 計算因電能質量差而產生的財務成本
電能量評估 – 量化判斷節能設備安裝前后能耗的改善情況
一線故障排除 – 快速診斷屏顯問題以恢復在線運行狀態
預防性維護 –  在電能質量問題引起停機前進行監測和預測
長期分析 – 發現難以察覺的問題或間歇性問題
負載研究 – 增加負載前驗證電氣系統的容量
功率逆變器效率: 同時測量電力電子系統的交流輸出功率和直流輸入功率（使用可選的直流電流鉗）。
電參數波形數據捕獲: 捕獲快速變化的 RMS 數據，顯示半周期和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等）。
電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。
實時故障排除: 使用光標和縮放工具分析趨勢。
業內最高安全級別: 進戶線額定使用 600 V CAT IV/1000 V CAT III。
測量所有三相和中性線: 內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。
自動趨勢分析: 每次測量都會自動記錄，無需進行任何設置。
系統監測器: 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
記錄儀功能: 可配置任何測試條件，可按用戶定義的間隔記錄最多 600 個參數。
查看圖形和生成報告: 附帶分析軟件。
電池壽命: 鋰離子電池組每次充電可運行 7 小時。

電參數波形數據捕獲對一些用戶而言，負載切換是引起電能質量問題的原因之一。負載開啟時，大電流消耗有時會引起電壓降，使其他設備無法正常工作。 435和 437 II 系列型號的電參數波形功能使用戶可以同時高速捕獲電壓、電流和頻率信號，從而查找出現問題的原因。電參數波形超出標準電能質量測量范圍；電參數波形的快速數據捕捉模式描繪了系統動態。特定時間下電壓和電流波形將持續捕獲，并在屏幕上細致呈現；電力波形從該數據中得出。此外，還可存儲和檢索電壓、電流和頻率的半周波 RMS 值以進行分析。此功能對于備用發電系統和不間斷電源系統的可靠性測試來說尤為重要。

功率逆變器效率功率逆變器負責將直流電流轉換成交流電流或將交流電流轉換成直流電流。太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。逆變器會隨時間而老化，需定期檢查。通過比較輸入和輸出功率，可以得出系統效率。 435 和 437 II 型號可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。

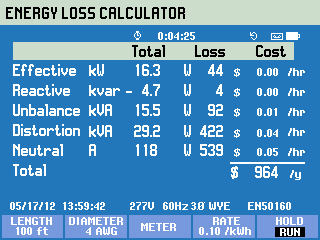

	統一功率分析以前，只有專家能夠計算出因電能質量問題損失的電能量；電力公司可以計算出成本，但必要的測算流程超出了普通電工的能力范圍。借助 430 II 系列新的專利的統一功率分析功能，您可以使用手持式工具來確定電能的損失量，精確計算額外的消耗成本。 Fluke 的“統一功率分析專利系統提供最全面的電能量視圖，測量內容包括: 傳統功率 (Steinmetz 1897) 和 IEEE 1459-2000 的參數詳細的電能量損失分析不平衡分析
不平衡分析這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。計算內容還包括具體的設施信息，“電能量損失分析器最終確定設施因電能量浪費而造成的成本損失。

	自動趨勢分析 - 快速查看趨勢獨特的自動趨勢分析能讓您快速發現不同時間出現的變化。每個顯示的讀數都會自動而連續地進行記錄，無需設置閾值或間隔時間，也無需手動啟動該流程。您可以快速查看三相線及中性線上的電壓、電流、頻率、功率、諧波或閃變的變化趨勢。而且您可以利用光標和縮放功能來分析變化趨勢，即使背景記錄仍在進行中。

系統監測器－易于按照 EN50160 來檢查性能
只需借助一個按鈕，這種獨特的系統監測器便能讓您總覽電力系統的性能，并能檢查輸入的電能是否符合 EN50160 限值或是您自己的定制規格。總覽信息顯示在單個屏幕上，并有顏色標記條清楚地標出哪些參數超出了限值。

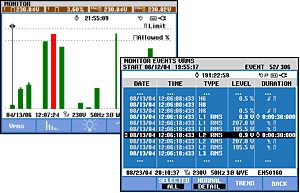

福祿克三相電能質量分析儀- 系統檢測器

系統監測器總覽屏幕可以即時查看電壓、諧波、閃變、頻率及電壓驟降和驟升的數量是否超出設置限值。并有一個詳細列表列出了超出設置限值的所有事件。


記錄功能可讓您定制測量選擇，并能即時分析用戶可選的參數。	測量和記錄功率 (W)、VA 和 VAR。 434 新增了能耗記錄功能。	可跟蹤諧波數達 50 次，并按照 IEC61000-4-7 的要求測量和記錄 THD

Fluke 435 II 系列三相電能質量分析儀產品技術指標
	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流	435-II	1 V 至 1000 V 相電壓	0.01 V	± 0.1% 額定電壓****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 額定電壓
電壓峰值因數 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	435-II		0.1 V	± 0.2% 額定電壓
Vfund	435-II		0.1 V	± 0.1% 額定電壓
電流（精度不包括電流鉗精度)
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1 A	± 0.5% ± 5 個計數點
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 個計數點
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 個計數點
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	± 0.5% ± 5 個計數點
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
電流峰值因數 (CF)		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 個計數點
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 個計數點
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 個計數點
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	± 1% ± 10 個計數點
Afund	i430-Flex 1x	5 A 至 6000 A	1A	± 0.5% ± 5 個計數點
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 個計數點
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 個計數點
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	± 0.5% ± 5 個計數點
Hz
Hz	Fluke 435 @ 50 Hz 額定	42.500 Hz 至 57.500 Hz	0.001 Hz	± 0.001 Hz
Hz	Fluke 435 @ 60 Hz 額定	51.000 Hz 至 69.000 Hz	0.001 Hz	± 0.001 Hz
電源
瓦特 (VA，var)	i430-Flex	最大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 個計數點
瓦特 (VA，var)	1 mV/A	最大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 個計數點
功率因數 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 額定負載狀態
能量
kWh (kVAh，kvarh)	i430-Flex 10x	取決于電流鉗變比和額定電壓		± 1% ± 10 個計數點
能量損失	i430-Flex 10x	取決于電流鉗變比和額定電壓		± 1% ± 10 位數不含線電阻精度
諧波
諧波次數 (n)		直流，1 至 50 次分組：諧波分組，根據 IEC 61000-4-7 而定
間諧波次數 (n)		關閉，1 至 50 次分組：諧波和間諧波子組，根據 IEC 61000-4-7 而定
電壓 (V)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	絕對	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5%
電流 (A)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	絕對	0.0 至 600 A	0.1 A	± 5% ± 5 個計數點
	THD	0.0 % 至 100 %	0.10%	± 2. 5%
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
	絕對	取決于電流鉗變比和額定電壓	—	± 5% ± n x 2 % ± 10 個計數點
	THD	0.0 % 至 100 %	0.10%	± 5%
相角		-360° 至 +0°	1°	± n x 1°
閃變
Plt、Pst、Pst(1min) Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
電壓	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
電流	%	0.0 % 至 20.0 %	0.10%	± 1 %
電源信號
電源信號		在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程	—	—
信號頻率		60 Hz 至 3000 Hz	0.1 Hz
相對 V%		0 % 至 100 %	0.10%	± 0.4 %
±絕對 V3s (3 秒平均值)		0.0 V 至 1000 V	0.1 V	± 5 % 額定電壓

基本配置
產品名稱	三相電能質量分析儀
產品型號	F435-Ⅱ
顯示特性
顯示器	LCD
輸入特性
輸入阻抗	電壓輸入 4 MΩ // 5 pF 電流輸入：1 MΩ
電壓測量
量程范圍	1…600 V
分辨率	0.01 V
準確度	標稱電壓的 ± 0.1 % 讀數的 ± 0.1%
電流測量
量程范圍	1 mV/A 1x5...2000 A 1 mV/A 10x0.5...200 A（只有交流電）
分辨率	5...2000 A 0.5...200 A（只有交流電） 1 A 0.1 A
準確度	± 0.5% ± 5 個計數
有功功率測量
量程范圍	max 6000 MW max 2000 MW
分辨率	0.1 W … 1 MW 0.1 W … 1 MW
準確度	± 1% ± 10 個計數
視在功率測量
電能測量	取決于鉗夾縮放和標稱電壓
瞬變電壓	瞬態波形 4x 電壓，4x 電流，觸發器：半個周期有效值電壓 (Vrms½)，半個周期有效值電流 (Arms½)，Pinst 注意：在 Fluke 434-II 型分析儀中不可用
電壓驟升	半個周期有效值電壓 (Vrms½)
電壓驟降	半個周期有效值電流 (Arms½)，
閃變	Pst（1 分鐘），Pst，Plt，Pinst，半個周期有效值電壓 (Vrms½)，半個周期有效值電流 (Arms½)，頻率 (Hz)。注意：在 Fluke 434-II 型分析儀中不可用注意：不支持 Fluke 437-II 型分析儀提供的 400 Hz 電力系統測量。
頻率測量	Fluke 435-II /437-II @ 50 Hz 標稱 Fluke 435-II /437-II @ 42.5 ... 57.5 Hz 60 Hz 標稱51 ... 69 Hz
示波功能
帶寬	電壓輸入大于 10 kHz，瞬態顯示時最高可達 100 kHz 電流輸入 > 10 kHz
存儲功能	數據存儲在 SD 卡上（內置 8 GB，最大可擴展至 32 GB）
其它

序號	產品名稱	型號	主要參數	價格
1	GPS430-II	時間同步模塊	時間同步模塊。	¥18200.00
2	電流鉗	i430flex-TF-II	電流鉗，5A～6000A，24in (61cm)長。	¥3090.00
3	電流鉗	i430flex-TFII-4P	電流鉗，5A～6000A，24in (61cm)長，4副。	¥10170.00
4	線路電壓適配器/電池充電器	BC430	線路電壓適配器/電池充電器。	¥2350.00
5	測試導線和鱷魚夾套件	TLS430	測試導線和鱷魚夾套件。	¥1200.00
