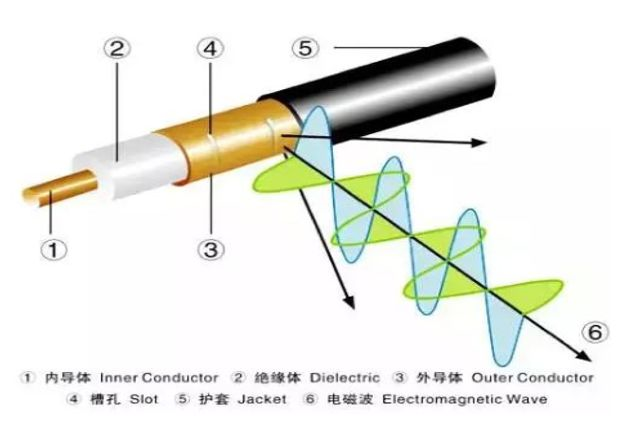

泄漏同軸電纜（Leaky Coaxial Cable）通常簡稱為泄漏電纜或漏泄電纜，其主要工作原理是電磁波在泄漏電纜中縱向傳輸?shù)耐瑫r通過槽孔向外界輻射電磁波；外界的電磁場也可通過槽孔感應到泄漏電纜內部并傳送到接收端。

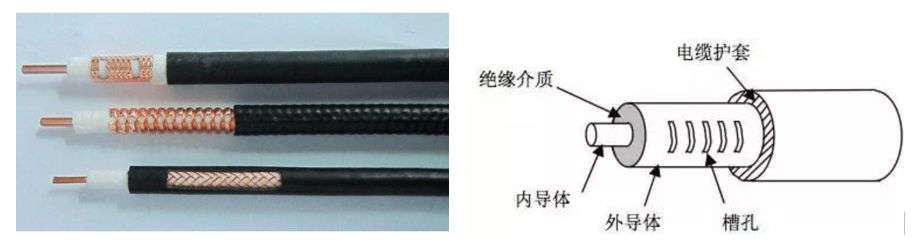

漏泄同軸電纜，是一種特殊的同軸電纜,與普通同軸電纜的區別在于：其外導體上開有用作輻射的周期性槽孔。普通同軸電纜的功能，是將射頻能量從電纜的一端傳輸?shù)诫娎|的另一端，并且希望有最大的橫向屏蔽，使信號能量不能穿透電纜以避免傳輸過程中的損耗。但是，漏泄電纜的設計目的則是特意減小橫向屏蔽，使得電磁能量可以部分地從電纜內穿透到電纜外。當然，電纜外的電磁能量也將感應到電纜內。

泄露電纜主要適用于銀行、金庫、高級住宅、監獄、倉庫、博物館、電站（包括核電站）、軍事機關及設施、基地、油田、文物保護和其它需要室外周邊防護的報警場所，也可作為室內各種防護報警使用。

測試方案：fieldfox—ERTA

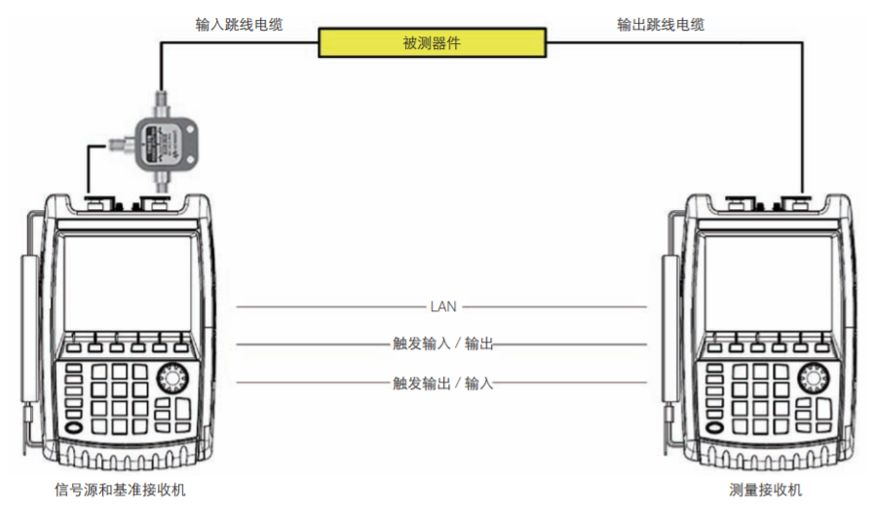

ERTA 可以用于測量射頻系統的標量傳輸增益或損耗。它對于測量兩端很難放置到一處的長有損電纜非常有用，例如固定在船舶或航空器上的電纜。它還適合測量波導系統的插入損耗，或使用頻偏功能測量混頻器和轉換器等器件。ERTA 測量需要使用兩臺 FieldFox 分析儀；它們分別布置在被測器件的兩端，一臺作為信號源和基準接收機（R），另一臺作為測量接收機（B）。這兩臺 FieldFox 通過硬件觸發同步。借助 FieldFox 分析儀所應用的 InstAlign 技術，您可以使用 ERTA 實施精確的增益或損耗測量。

主要特性與技術指標

長有損電纜的標量測量。

• 使用頻偏功能的轉換器標量測量。

• 測量：增益/損耗（B/R）、輸入功率（R）、輸出功率（B）。

• 需要兩臺FieldFox分析儀，每臺都配有ERTA選件和附件。

• ERTA系統頻率受每臺分析儀的頻率范圍的限制（兩臺 N9918A 的頻率范圍為26.5GHz）。

• 典型的增益/損耗（B/R）測量不確定度：± 0.7dB（f≤ 26.5GHz，頻率基準鎖定至GPS）。

• 典型動態范圍：86dB（f≤22GHz，頻率基準鎖定至GPS）。

• 典型最大可測量衰減：91dB（f≤22GHz，頻率基準鎖定至GPS）。
