電源整體性評價
電源產品在投放市場前需要滿足電源行業的標準及規范，例如我們比較熟悉的能耗等級規范認證，節能認證規范，還有強制的CE 認證等其他的標準認證。2016年對于能耗等級的規范，美國已經率先開始實施六級能耗，將效率要求提高到88%，待機功耗的要求從300毫瓦 提高到100 毫瓦，中國目前實施的是五級能耗標準，但是出口美國的產品需要必須滿足最新的六級能耗才能被允許。
“連接市電的所有電氣設備和電子設備都必須滿足EN 61000-3-2標準。 這是歐洲‘EMC指令’的一部分，獲得CE標識必須滿足這一指令。” —— 歐洲電源制造商協會
執行傳導輻射和放射輻射測量
您是否知道 50% 的項目無法一次性通過 EMI/EMC 測試？IIntertek Testing Services 報告指出，由于未應用 EMC 原則、缺乏 EMC/EMI 知識、未正確應用 EMC 規定、電路元件之間存在不可預測的相互作用或者最終產品中包含不合規的模塊或組件，約一半的產品無法通過初次 EMC 測試。
通過執行預一致性測試，可大大提高一次通過全面 EMI 一致性測試的概率，幫助您節省大量時間和資金。 從事醫療、汽車、軍事甚至多媒體應用產品設計的公司可通過投資預一致性測試設置來獲益。 本頁討論如何在您的產品開發流程中添加預一致性測試，以加速產品開發并降低項目成本。
了解如何：
· 解秘 EMI/EMC 測試設置
· 排除故障以加快調試工作
· 根據相應標準以及泰克支持的標準執行測試
· 開發全面的預一致性測試解決方案

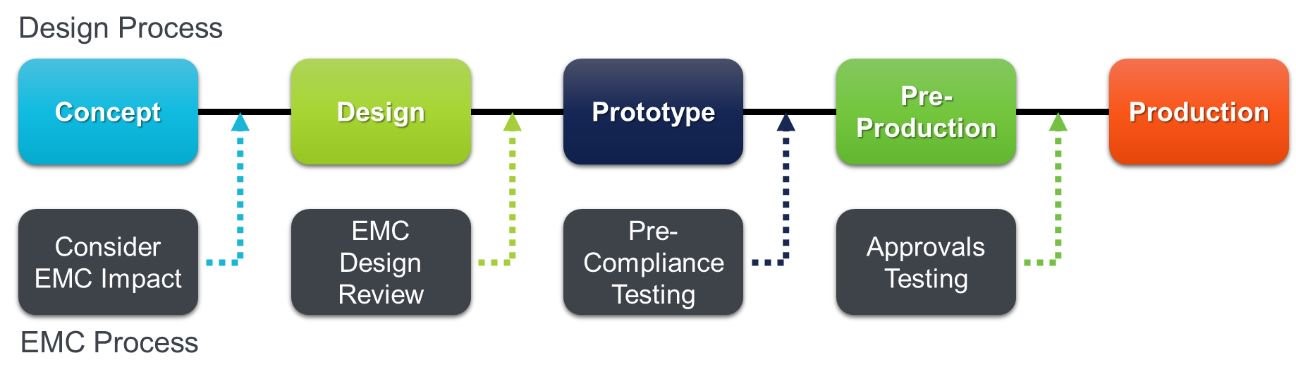

預一致性測試帶來的好處
要開發產品，您需要投入資金、時間，有時還需要投入一定精力去推廣產品。 您需要完成的最后一項工作是讓產品通過一致性測試。 通過將預一致性解決方案納入您的工作流程可帶來諸多好處，其中包括：
· 及早發現可能會延遲產品上市和增加開發成本的潛在 EMI/EMC 問題
· 降低 EMI/EMC 相關成本
· 在將產品提交給測試機構前提升自己對產品的信心
· 即時提供關于設計變更的影響的反饋
· 根據您的計劃靈活地測試
如果在設計初期階段即引入出色的 EMC 設計技術，將不難實現這些好處。 但是，如果要在設計后期進行修改以滿足 EMC 要求，則十分困難。
解秘 EMI/EMC 測試設置

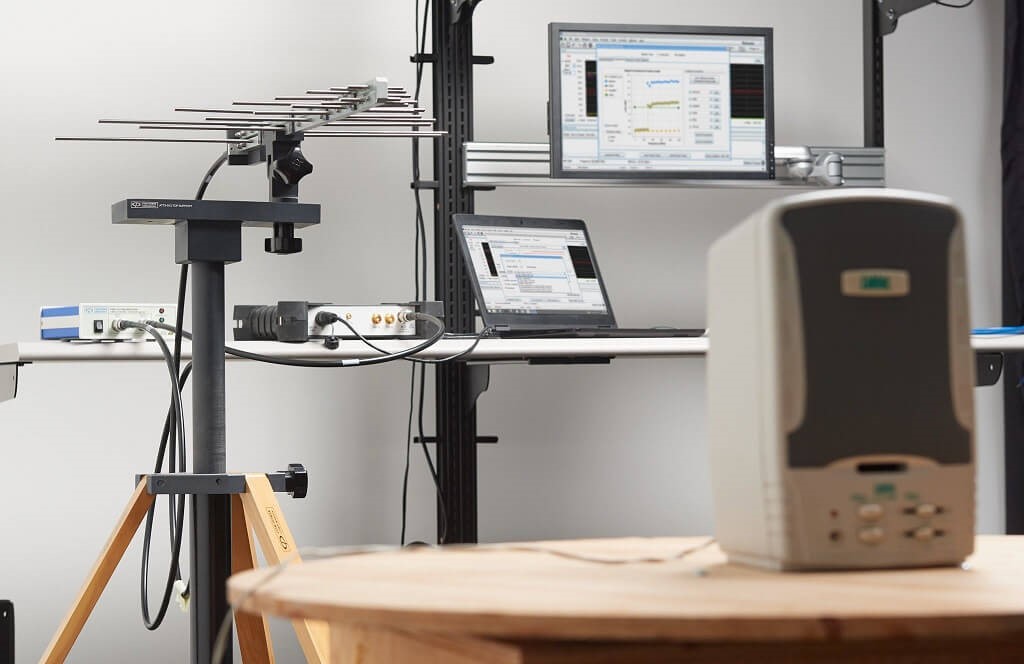

通過泰克 RSA500 USB 頻譜分析儀進行典型輻射測試設置。
EMI/EMC 預一致性測試并不一定會困難重重或費時費力。根據客戶反饋，泰克開發了易于使用且功能強大的下一代軟件，提供針對輻射測量和傳導測量的預一致性測試。
設置 EMI/EMC 預一致性測試時，首先需設置 SignalVu-PC 。此最新版本的 SignalVu-PC 現已附帶名為 EMCVu 的附加選件。EMCVu 帶有易于使用的設置向?qū)А⒏鞣N內置的標準和附件設置以及按鈕選擇功能。無論您是要設置露天測試場地 (OATS) 還是在實驗室中進行測試，EMCVu 都可以簡化您在測量中捕獲和去除環境噪聲的過程，從而提高預一致性測試的準確性，而無需使用消聲室。
要了解配合使用 EMCVu 與實時頻譜分析儀和附件執行放射輻射和傳導輻射的預一致性測試的更多內容， 請從此處下載應用指南 。
如果您有興趣免費試用 EMCVu 30 天，請單擊以下按鈕。
下載 30 天試用版

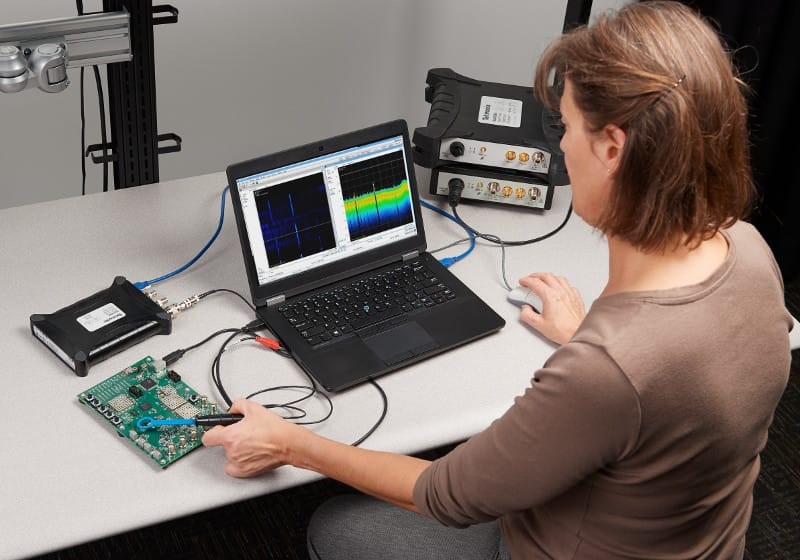

故障排除提示信息，可加快調試工作
在投入時間和資金進行最終產品認證測試前，您需要確信自己的設備已準備好進行測試機構的測試。 遇到問題時，您需要合適工具以便快速關注問題區域，找出原因并采取補救措施，而不會產生代價高昂的延誤。
要有效地調試，需尋找一種解決方案，以便您快速發現問題區域并提供可幫助捕獲間歇違規情況的信號洞察級別。 這是通過硬件和軟件的組合來實現的。
您應在軟件解決方案中獲取的一些功能包括：
· 準峰值檢波器，可讓您繞過非故障問題并在所需頻率上歸零。
· 諧波檢查，可讓您只測試特定的諧波，并使用近場探頭查找電路板上輻射的來源。
· 諧波標記，可發現已知頻率的諧波輻射。
· 通過使用多重譜線，您可以比較被測設備（DUT）與環境噪聲、以前設備迭代等。
· 自動或手動執行的多故障重新測量，使您可以確定故障是間歇性還是重復發生的故障。
· 在可由用戶配置的同一個報告中以多種格式報告多個測量結果。
對于硬件，實時頻譜分析儀可更加容易地進行 EMI 調試。 實時頻譜分析儀提供的一些優點包括：
· 能夠捕獲瞬態和間歇信號。
· 能夠以相同頻率調試多個信號源。
· 瞬時反饋 - 傳統的掃頻式頻譜分析儀可能需要更長的掃描時間，導致無法捕獲重要信號。
泰克 EMI/EMC 預一致性解決方案所支持的標準
泰克的 EMCVu 預一致性軟件支持多種設備的 EMC 標準，包括 CISPR、FCC 和 MIL-STD。為了支持自動測試，EMCVu 提供一個內置的標準表格，以便您為自己的產品及其銷售地區選擇相應標準。EMCVu 還允許您配置未包括在內的標準，并設置針對您選擇的標準的頻率范圍或限制線表。
全面的預一致性解決方案
為了讓您更加便捷地工作，泰克提供完整的 EMI/EMC 預一致性測試解決方案，其中包括軟件、頻譜分析儀、附件和探頭。
軟件
首先，泰克 EMI/EMC 預一致性解決方案包含帶 EMCVu 軟件的 SignalVu-PC。 作為 SignalVu-PC 的插件，EMCVu 提供了可滿足您的所有預一致性需求的單一用戶界面。
頻譜分析儀
為了提供快速、準確的測量結果，以幫助您快速找到 EMI/EMC 問題，泰克提供經濟實惠的全系列實時頻譜分析儀。 與傳統掃頻相比，實時頻譜分析儀具有顯著優勢，使您可以捕獲不常見的 EMI 脈沖串。

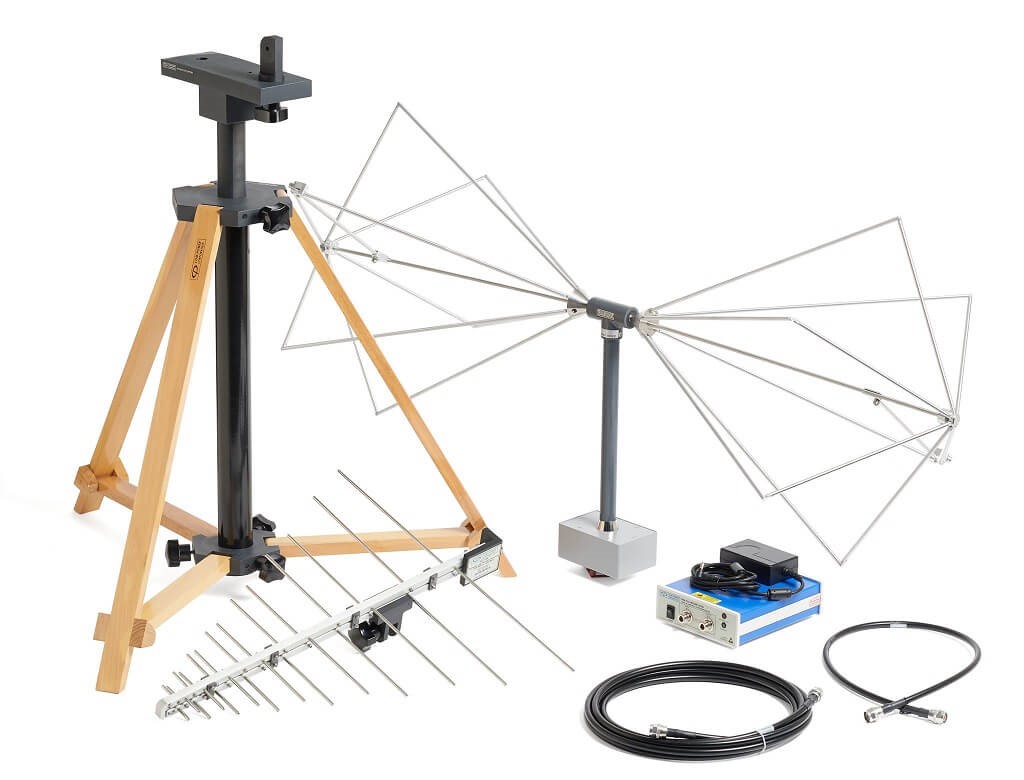

附件
為了避免附件不匹配，泰克提供經過全面驗證的附件，包括天線、線路阻抗穩定網絡和前置放大器。 您可以單獨購買附件，也可以購買兩個完整附件包以進行傳導和輻射測試。 包括增益和損耗在內的附件特性已預加載到 EMCVu 中，以提供簡單的設置和更高的測量精度。
下載 EMI/EMC 測試表
測試方案
LED 驅動電源自動測試系統
泰克公司開發的TIS-1000A LED 驅動電源自 動測試系統，能為您提供LED驅動電源指標一鍵測試。該系統以泰克示波器及功率分析儀為硬件核心，為您提供一鍵式自動測試系統。通過上位機軟件可以實現對測試條件的設定，軟件簡單易用，準確的評價您的測試系統，提高工程師的工作效率提供堅實的保障。
對研發階段及成品整體進行性能測試
規范中電源啟動特性的啟動電壓，電流，浪涌電流等指標一鍵測試
對于LED驅動電源的標準測試，高達0.08%整體效率評價，IEC62301待機功耗標準測試，IEC61000-3-2 諧波標準預一致性測試
在上位機電腦中引導性設定，一鍵測試，自動生成測試報告。
方案下載
EMC 預一致性測試方案
泰克實時頻譜分析儀RSA系列和 SignalVu-PC以及EMCVu軟件進行EMC預一致性測試。使用這些技術可以在實驗室里在設計階段提前對您設計的產品進行EMC預一致性測試，可以減少產品未能通過測試機構最終全部符合性測試的風險，從而節省您的時間和精力。
